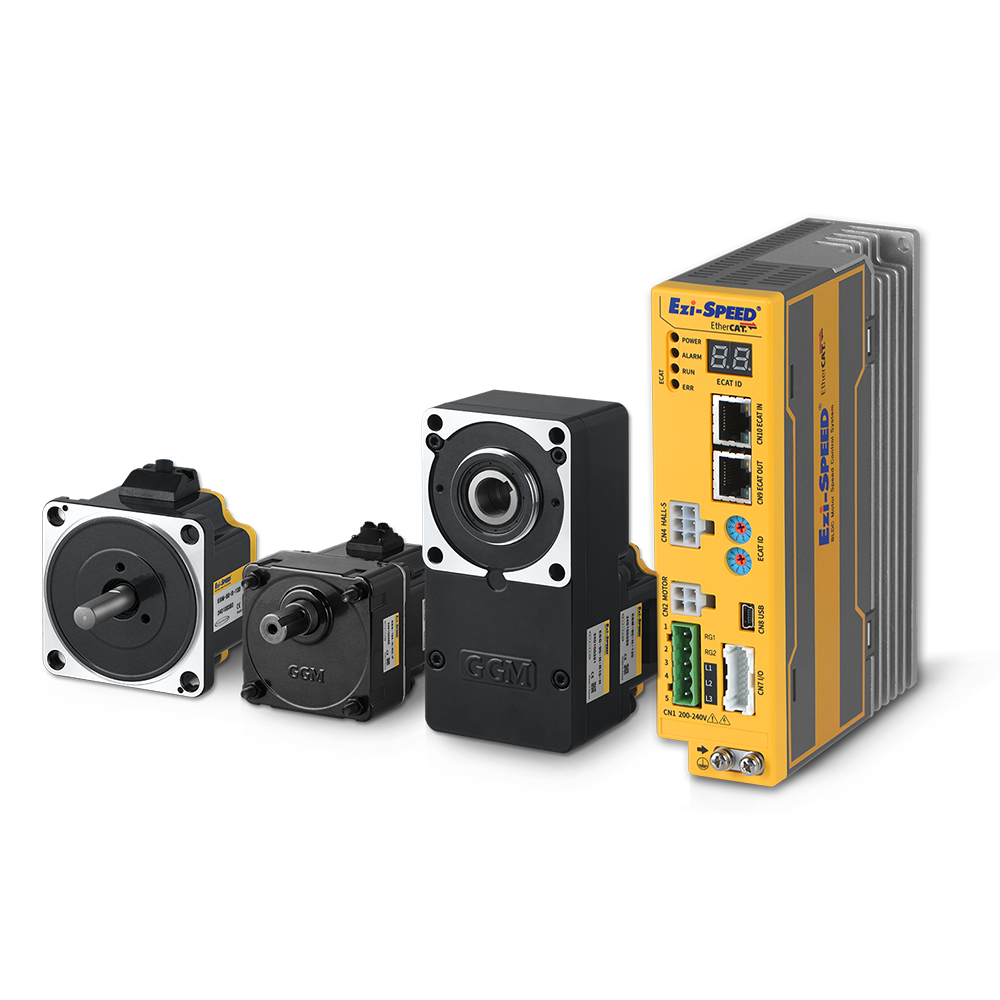

Ezi-SPEED med EtherCAT – BLDC motor
Styr din transportör via EtherCAT.
EC/BLDC-motorn Ezi-SPEED sänker din elförbrukning, något alla tjänar på.
- Styrning via EtherCAT – CiA402 Drive Profile
- Matningsspänning: 110-220V
- Varvalsområde: 50-4000rpm
- Hastighetsvariation: 0,2%
- Hög verkningsgrad genom låg värmeutveckling
- Tillgängliga storlekar: 30, 60, 120, 200 och 400W
Kontakta Stefan Svelenius för mer information.
stefan.svelenius@sigbi.se
Växel: 042-654 00

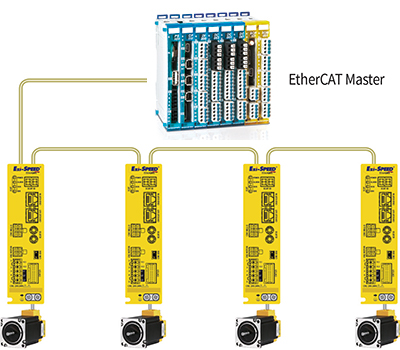

EtherCAT-baserad speedcontrol
Ezi-SPEED EtherCAT är en BLDC-motor med både kraftelektronik och stöd för EtherCAT, en fältbuss baserad på höghastighets-Ethernet (100 Mbps, full-duplex-kommunikation).
Denna EtherCAT-slavmodul stöder CoE-protokollet (CAN application protocol over EtherCAT). Den fungerar i Velocity Mode, enligt CiA402 drive profile, eller i Memory Map Mode, som är baserat på driftsdata.
EC/BLDC-motor – Kompakt, lägre vikt och mer effekt
Jämfört med en induktionsmotor, AC-motor, är EC-motorn mycket mer kompakt med en lägre totalvikt. Tack vare sina permanentmagneter i rotorn får man också ut mer effekt.
Load holding function
Funktionen Load Holding kan användas som en elektrisk broms och därmed slippa en mekanisk. Denna funktion är lämplig i applikationer (ex. robot eller lyft) som utför arbete på transportbandet samtidigt som det står stilla.
Temperatur
Jämförelse mellan Ezi-SPEED och en AC-motor efter 4 timmars kontinuerlig drift med full last. Hastighet 1500 rpm/min.
Skyddsfunktioner
Ezi-SPEED upptäcker onormala situationer så som överbelastning, överspänning etc. När detta inträffar stoppas driften omedelbart och aktuellt larm aktiveras.
Man kan använda ett bromsmotstånd när tiden för inbromsning är för kort och man riskerar överspänning vid inbromsning. Skyddsfunktioner för överspänning vid inbromsning kan också aktiveras för att skydda utrustningen.
Specifikation
Modell | ESM-60-S-30 | ESM-80-S-60 | ESM-90-S-120 | ESM-104-S-200 | ESM-104-S-400 |
|---|---|---|---|---|---|
Märkeffekt (W) | 30 | 60 | 120 | 200 | 400 |
Nominellt moment (Nm) | 0.096 | 0.191 | 0.382 | 0.637 | 1.27 |
Märkström (A) | 0.21 | 0.36 | 0.85 | 1.65 | 2.37 |
Nominell hastighet (rpm) | 3000 | 3000 | 3000 | 3000 | 3000 |
Momentkurva
