HMI, PLC och IO

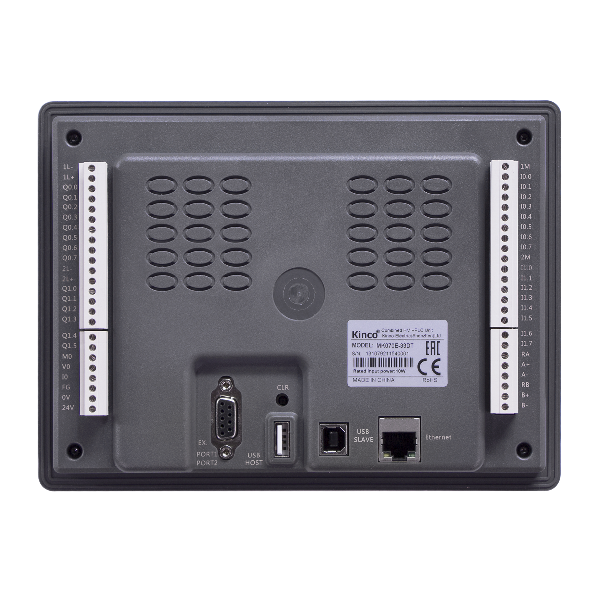

Operatörspanel med integrerat PLC och integrerade IO
MK-seriens, all-in-one, operatörspanel finns i storlekarna 4 och 7″ och Ethernet-anslutning.
Via Ethernet ansluter man sin operatörspanel mot extra PLC, frekvensomriktare och upp till 8 extra IO-expansionsmoduler för en ökad modularitet.
2 analoga ingångar, 1 analog utgång, 4 st snabbräknare och 4 st pulsbreddsmodulerade utgångar för ett bredare användningsområde.
MK-serien har stöd för kommunikation med över 60 olika plc-modeller, bl.a.
- SIEMENS S7-200, S7-1200/1500, S7-300/400, LOGO!
- Beckhoff ADS
- Omron
- Schneider
- Modbus RTU/TCP (Master och Slave)
- Allen Bradley
- Misubishi FX/Q
- ABB AC500
- BACnet
Kontakta Stefan Svelenius för mer information.
stefan.svelenius@sigbi.se
Telefon: 042-654 00
PLC
Modell | Spänning | DI | DO | DIO | AI | AO | High speed counter | High speed output |
|---|---|---|---|---|---|---|---|---|
MK070E-33DT | DC 24V | 16 | 14 * DC 24V | – | 2 | 1 | 4 * Max 50 kHz | 4 (3 * 50 kHz, 1 * 10 kHz) |
MK070E-32DX | 16 | 4 * DC 24V + 12 * Relay | – | – | 2 * 50 kHz | |||
MK043E-20DT | 9 | 9 * DC 24 V | – | 4 ( 3 * 50 kHz 1 * 10 kHz) | ||||
MK043E-27DT | 10 | 10 * DC 24 V | 4 | 2 | 1 |
HMI
Display | Färg | Upplösning | Backlight | Brightness | Port | Touch panel | Backlight life | Minne | Recept | Externt minne | Ladda ner program |
|---|---|---|---|---|---|---|---|---|---|---|---|
7″ TFT | 256K | 800 * 480 | LED | 250cd/m2 | – | 4-wire precision resistance network | 50 000 timmar | 128M Flash + 64 M DDR | 256 kB+RTC | 1 USB Host | 1 USB Slave/Ethernet |
4.3″ TFT | 480 * 272 | 400 cd/m2 | 1 * RS232 (Endast MK043-27DT stöds) |
Specifikationer och egenskaper
- IP65 Front
- Passiv kylning
- Digitalingång: 24 VDC
- Digitalutgång: 24 VDC
- Analogingång: 0-10V, 0-20mA, 4-20mA, 1-5V, 12 Bit
- Analogutgång: 0-10V, 0-20mA, 4-20mA, 1-5V, 12 Bit
- M-IoT function
- High speed pulse counter
- High speed pulse output
- Serial communication ports
- Animeringar
- Datalogging
- Recepthantering
- FTP-server
- OPC UA Client/Server
- MQTT Consumer/Producer
- VNC – server/klient
- PDF-browser
- Alarm och händelsehantering
- Språkval
- C-makros för komplexa beräkningar
- Nedladdning av program och recept via USB eller Ethernet
- Presenteration och skapande av QR-kod
- Kalenderstyrda funktioner
- Dataanalyzer
Operatörspanel med IoT funktion
• Built-in Internet of Things functions, support program upload and download, pass through PLC communication through network, VNC remote monitoring, equipment management and other rich remote operation and maintenance functions, easy to use and powerful, to facilitate the application needs of customers in various applications.
Integrerad snabbräknare
• 4 high speed pulse counters are provided. Each high-speed counter allows a maximum of 32 PV values and supports 32 “CV=PV” interrupts. High speed counter supports a variety of modes, it can be single-phase, dual-phase (Up/Down), AB phase (1-fold and 4-fold frequency).The maximum counting frequency of the four pulse counters is 50KHz.
Pulsbreddsmodulerade utgångar
• 4 high-speed pulse outputs are provided, all support PTO (pulse string) and PWM (pulse width modulation) output signals.The software provides PLS (PWM or PTO), positioning control command group, PFLO_F (follow instruction) and other functions to facilitate users implementing simple motion control applications.
